SAM ANALYSIS - DOCUMENTACIÓN DE CONFIGURACIÓN

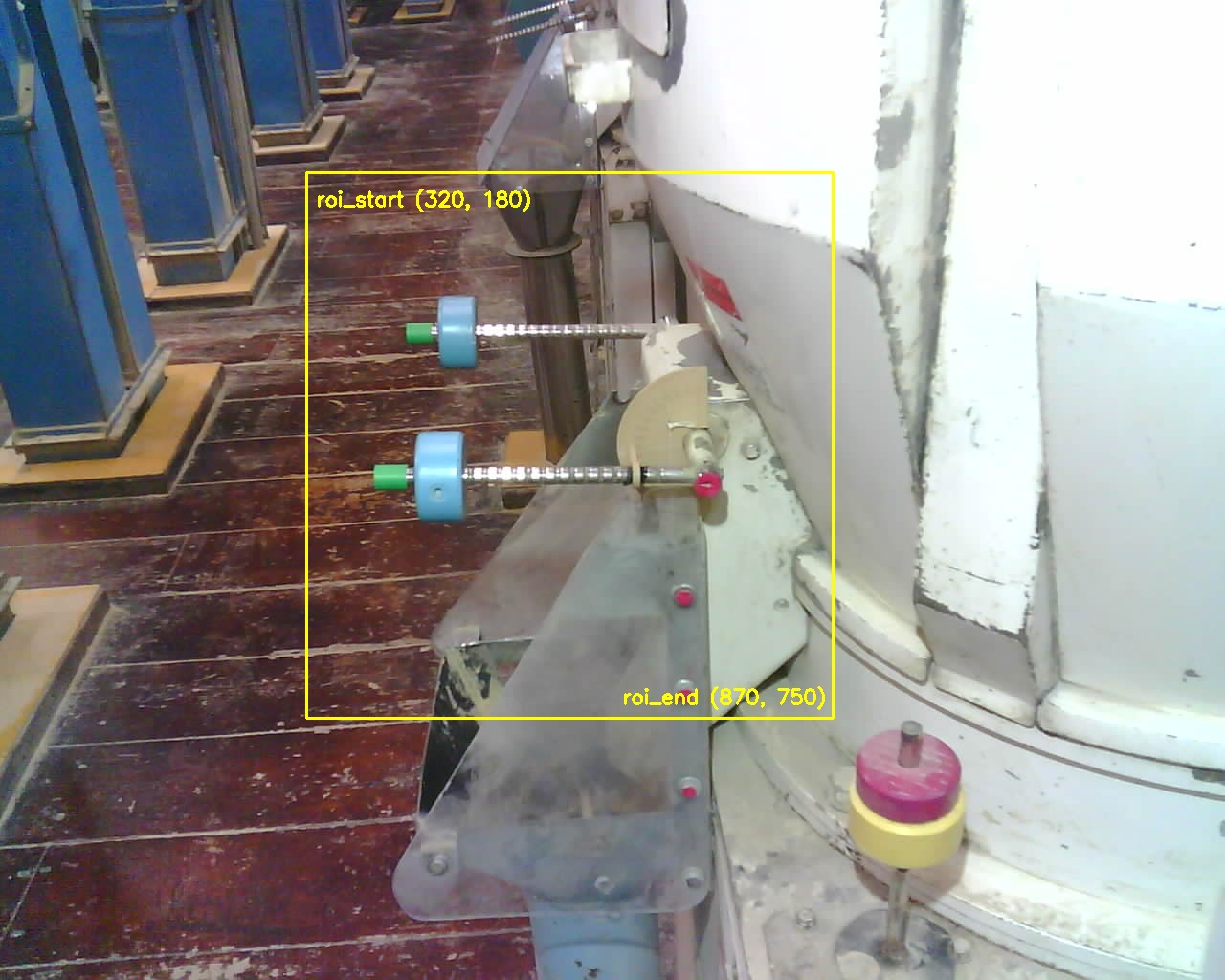

ROI PRINCIPAL
| KEY | VALUE | DESCRIPCIÓN | TIPO |
|---|---|---|---|
| roi_start_x | 320 | Coordenada X inicial del ROI principal | pixel |
| roi_start_y | 180 | Coordenada Y inicial del ROI principal | pixel |
| roi_end_x | 870 | Coordenada X final del ROI principal | pixel |
| roi_end_y | 750 | Coordenada Y final del ROI principal | pixel |

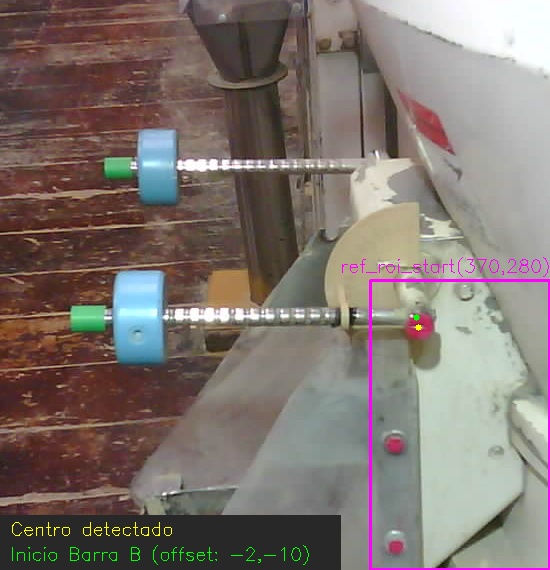

PUNTOS DE REFERENCIA
| KEY | VALUE | DESCRIPCIÓN | TIPO |
|---|---|---|---|
| ref_roi_start_x | 370 | Coordenada X inicial del área para detectar marcadores de referencia | pixel |
| ref_roi_start_y | 280 | Coordenada Y inicial del área para detectar marcadores de referencia | pixel |
| ref_roi_center_offset_x | -2 | Ajuste fino horizontal del punto de inicio de barra B | pixel |
| ref_roi_center_offset_y | -10 | Ajuste fino vertical del punto de inicio de barra B | pixel |

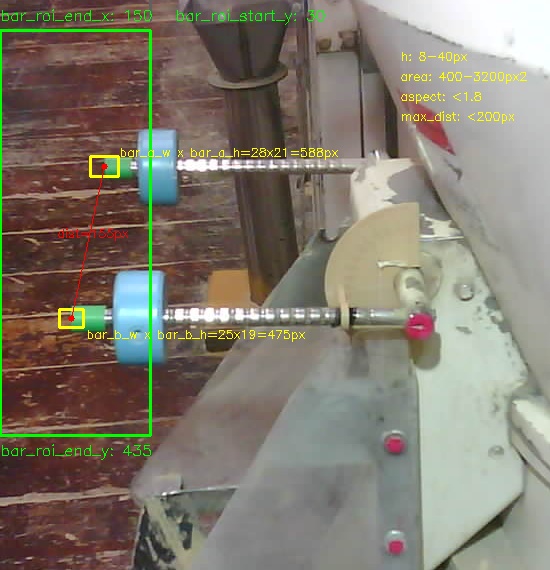

DETECCIÓN DE EXTREMOS DE BARRAS
| KEY | VALUE | DESCRIPCIÓN | TIPO |
|---|---|---|---|
| bar_roi_end_x | 150 | Límite X máximo para detectar capuchones de extremos de barras | pixel |
| bar_roi_start_y | 30 | Límite Y mínimo para detectar extremos de barras | pixel |
| bar_roi_end_y | 435 | Límite Y máximo para detectar extremos de barras | pixel |
| end_bars_area_min_size | 8 | Altura mínima del bounding box de un capuchón de barra | pixel |
| end_bars_area_max_size | 40 | Altura máxima del bounding box de un capuchón de barra | pixel |
| end_bars_min_area | 400 | Área mínima (ancho × alto) del capuchón | pixel² |
| end_bars_max_area | 3200 | Área máxima (ancho × alto) del capuchón. Evita detectar pesas pegadas | pixel² |
| end_bars_max_aspect_ratio | 1.8 | Relación de aspecto máxima (ancho/alto) del capuchón | factor |
| end_bars_max_dist | 200 | Distancia máxima permitida entre los dos extremos de barras | pixel |

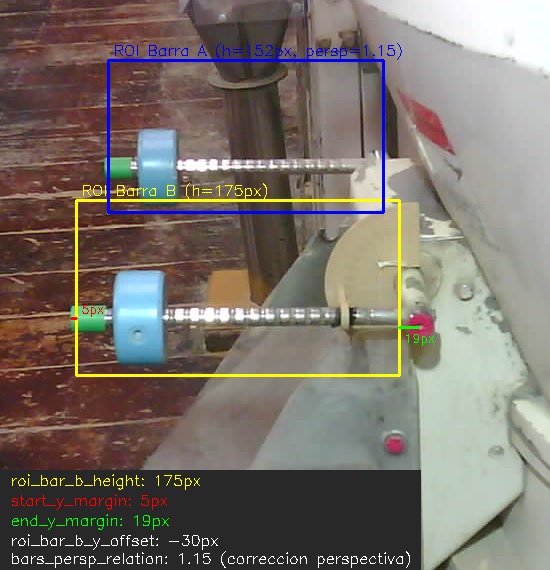

ROI DE BARRAS PARA DETECCIÓN DE PESAS
| KEY | VALUE | DESCRIPCIÓN | TIPO |
|---|---|---|---|
| roi_bar_b_height | 175 | Altura del ROI para detección de pesas en la barra B | pixel |
| roi_bar_b_start_y_margin | 5 | Margen desde el extremo de barra B hasta el inicio del ROI | pixel |
| roi_bar_b_end_y_margin | 19 | Margen desde el centro de referencia hasta el final del ROI de barra B | pixel |
| roi_bar_b_y_offset | -30 | Desplazamiento vertical del ROI de barra B | pixel |
| roi_bar_a_end_y_margin | 35 | Margen desde el centro de referencia hasta el final del ROI de barra A | pixel |

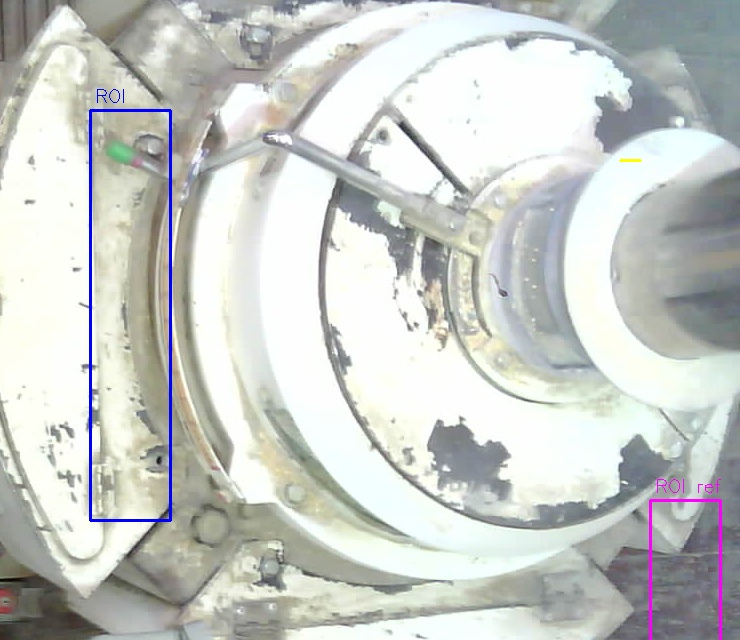

TOP IMAGE PROCESSING
| KEY | VALUE | DESCRIPCIÓN | TIPO |
|---|---|---|---|
| top_roi_start_x | 540 | Coordenada X inicial del ROI principal TOP | pixel |
| top_roi_start_y | 60 | Coordenada Y inicial del ROI principal TOP | pixel |
| top_roi_end_x | 1780 | Coordenada X final del ROI principal TOP | pixel |
| top_roi_end_y | 700 | Coordenada Y final del ROI principal TOP | pixel |
| top_end_bar_roi_start_x | 90 | X inicial del sub-ROI para detectar extremo de barra en TOP | pixel |
| top_end_bar_roi_start_y | 110 | Y inicial del sub-ROI para detectar extremo de barra en TOP | pixel |
| top_end_bar_roi_end_x | 170 | X final del sub-ROI para detectar extremo de barra en TOP | pixel |
| top_end_bar_roi_end_y | 520 | Y final del sub-ROI para detectar extremo de barra en TOP | pixel |
| top_roi_ref_start_x | 650 | X inicial del sub-ROI para detectar punto de referencia TOP | pixel |
| top_roi_ref_start_y | 500 | Y inicial del sub-ROI para detectar punto de referencia TOP | pixel |
| top_roi_ref_end_x | 720 | X final del sub-ROI para detectar punto de referencia TOP | pixel |
| top_roi_ref_end_y | 745 | Y final del sub-ROI para detectar punto de referencia TOP | pixel |
| top_rule_ref_00 | 97 | Posición Y que corresponde a apertura de 0.0 mm (calibración) | pixel |
| top_rule_ref_10 | 387 | Posición Y que corresponde a apertura de 10.0 mm (calibración) | pixel |
PARÁMETROS ADICIONALES
GEOMETRÍA DE BARRAS
| KEY | VALUE | DESCRIPCIÓN | TIPO |
|---|---|---|---|
| bars_persp_relation | 1.15 | Factor de corrección de perspectiva entre barra A y B | factor |
| bar_length | 225 | Longitud real de la barra. Usado para convertir píxeles a mm | mm |
ÁNGULO DE BARRAS
| KEY | VALUE | DESCRIPCIÓN | TIPO |
|---|---|---|---|
| angle_min | 30 | Ángulo mínimo válido de inclinación de las barras | grados |
| angle_max | 110 | Ángulo máximo válido de inclinación de las barras | grados |
PESAS - GEOMETRÍA
| KEY | VALUE | DESCRIPCIÓN | TIPO |
|---|---|---|---|
| weight_area_persp_correction | 1.4 | Factor de corrección de perspectiva para áreas de pesas | factor |
| weight_width_extra_small | 35 | Ancho esperado de pesas extra_small (magenta) | pixel |
| weight_width_small | 50 | Ancho esperado de pesas small (azul) | pixel |
| weight_width_medium | 60 | Ancho esperado de pesas medium (amarillo/naranja) | pixel |
| weight_width_large | 70 | Ancho esperado de pesas large (verde) | pixel |
AMP IMAGE PROCESSING - DIMENSIONES DISPLAYS
| KEY | VALUE | DESCRIPCIÓN | TIPO |
|---|---|---|---|
| amp_display_width | 180 | Ancho del ROI de cada display de amperaje LED | pixel |
| amp_display_height | 56 | Altura del ROI de cada display de amperaje LED | pixel |
AMP IMAGE PROCESSING - POSICIONES M09 (MÁQUINA 09)
| KEY | VALUE | DESCRIPCIÓN | TIPO |
|---|---|---|---|
| amp_m09_f01_roi_start_x | 637 | X inicial del display F01 para máquina M09 | pixel |
| amp_m09_f01_roi_start_y | 207 | Y inicial del display F01 para máquina M09 | pixel |
| amp_m09_f02_roi_start_x | 638 | X inicial del display F02 para máquina M09 | pixel |
| amp_m09_f02_roi_start_y | 275 | Y inicial del display F02 para máquina M09 | pixel |
| amp_m09_f03_roi_start_x | 639 | X inicial del display F03 para máquina M09 | pixel |
| amp_m09_f03_roi_start_y | 342 | Y inicial del display F03 para máquina M09 | pixel |
AMP IMAGE PROCESSING - RECONOCIMIENTO DE DÍGITOS (CONFIANZA)
| KEY | VALUE | DESCRIPCIÓN | TIPO |
|---|---|---|---|
| amp_digit_conf_threshold_1 | 90 | Confianza mínima (%) para aceptar el dígito de la posición 1 (izquierda) de cada display. Si algún dígito del display queda por debajo de su umbral, la lectura se descarta (-1). Ajustable por posición. | porcentaje |
| amp_digit_conf_threshold_2 | 90 | Confianza mínima (%) para aceptar el dígito de la posición 2 de cada display. | porcentaje |
| amp_digit_conf_threshold_3 | 90 | Confianza mínima (%) para aceptar el dígito de la posición 3 de cada display. | porcentaje |
| amp_digit_conf_threshold_4 | 90 | Confianza mínima (%) para aceptar el dígito de la posición 4 (derecha) de cada display. | porcentaje |
UTC Y ZONA HORARIA
| KEY | VALUE | DESCRIPCIÓN | TIPO |
|---|---|---|---|
| utc_offset | 3 | Offset de zona horaria UTC para Uruguay | horas |
